Nos projetos fotovoltaicos com inversores híbridos, a segurança elétrica e a continuidade no fornecimento de energia às cargas essenciais são aspectos tão importantes quanto a eficiência energética. Nesse contexto, a utilização de chaves de transferência manuais se apresenta como um recurso simples, eficaz e altamente recomendado pela equipe de engenharia da Sunus.
Neste artigo, explicamos em detalhes o que é uma chave de transferência, os tipos mais comuns utilizadas em projetos com inversores híbridos (bipolares, tripolares e tetrapolares) e, principalmente, por que sua utilização é uma boa prática em qualquer sistema que visa garantir autonomia e segurança energética.

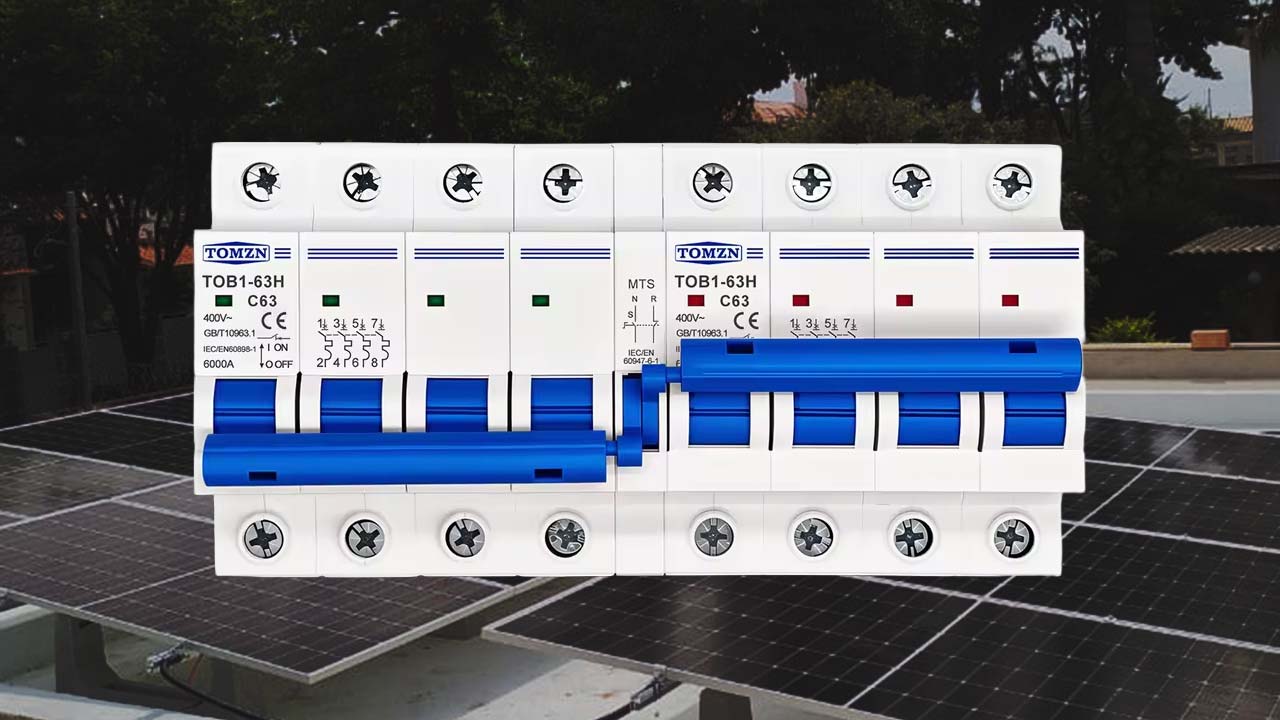

O que é uma chave de transferência manual?
A chave de transferência manual é um dispositivo eletromecânico utilizado para alternar manualmente entre duas fontes de energia elétrica distintas. Em sistemas fotovoltaicos com inversores híbridos, essas fontes normalmente são:
- A energia fornecida pela concessionária (rede);
- A energia fornecida pelo sistema fotovoltaico com backup (bateria e inversor híbrido).
Sua principal função é permitir que o usuário comute, de forma segura e rápida, entre a fonte principal e a fonte de backup ou vice-versa, isolando uma das fontes quando necessário. Isso é particularmente útil em momentos de manutenção, falhas no inversor ou emergências.
A Importância da Chave de Transferência em Sistemas com Inversores Híbridos
Inversores híbridos são equipamentos projetados para prover autonomia elétrica através de um banco de baterias e energia solar. Eles são responsáveis por gerenciar a energia proveniente do sistema fotovoltaico, da rede elétrica e das baterias, garantindo que cargas prioritárias recebam energia mesmo durante apagões.
Porém, como todo equipamento eletrônico, o inversor híbrido está sujeito a falhas, panes e necessidade de manutenção. Em caso de falha, se não houver uma forma de contornar o circuito, as cargas essenciais podem ficar completamente sem energia.
A chave de transferência resolve esse problema, pois permite desconectar o inversor e restabelecer a alimentação dessas cargas pela rede, de forma rápida e segura. É um recurso de redundância que protege o sistema e o consumidor.
Tipos de Chave de Transferência
Dependendo do padrão de tensão do sistema e do tipo de inversor utilizado, a chave de transferência deve ter um número de polos compatível com a instalação:
1. Chave Bipolar (2P)
Utilizada em sistemas com inversores híbridos 220V fase-fase (padrão europeu). Aqui, temos duas fases (L1 e L2), e a chave de transferência comuta essas duas fases entre rede e inversor. Não há neutro neste caso.
2. Chave Tripolar (3P)
Utilizada em sistemas 220V/127V com neutro (padrão brasileiro/americano). Nesse caso, temos duas fases e um neutro. É essencial que o neutro também seja comutado, pois há risco de loop de corrente e interferências se o neutro da rede e o do inversor permanecerem interligados.
3. Chave Tetrapolar (4P)
Utilizada em sistemas trifásicos com neutro. Nessa configuração, são comutadas as três fases (L1, L2, L3) e o neutro (N), garantindo total isolamento entre as fontes.
Importante: Nunca deve-se deixar o neutro comum entre duas fontes diferentes (rede e inversor), pois isso pode causar retorno de corrente, danos ao inversor e riscos à segurança.
Exemplo Prático
Imagine uma residência com um sistema fotovoltaico híbrido configurado para alimentar a geladeira, luzes e tomadas essenciais. Durante uma tempestade, o inversor apresenta um erro crítico e desliga. Se não houver uma chave de transferência, essas cargas permanecerão desligadas até a assistência técnica chegar.
Com uma chave de transferência instalada, o próprio morador pode manualmente mudar a posição da chave e conectar essas cargas diretamente à rede da concessionária, restaurando o fornecimento de energia em segundos.
Benefícios da Chave de Transferência
- Continuidade da energia para cargas essenciais mesmo em caso de falha do inversor;
- Segurança elétrica ao evitar interligação indevida entre duas fontes diferentes;
- Facilidade de manutenção do inversor sem interrupção das atividades no local;
- Baixo custo em relação ao impacto que uma interrupção pode causar;
- Conformidade com boas práticas de engenharia e normas de instalação.
Considerações Técnicas e Normativas
A instalação de chaves de transferência deve ser realizada por profissional habilitado, com dimensionamento adequado à potência das cargas e seção dos cabos. Em muitos casos, a NBR 5410 e normas internacionais de instalação elétrica recomendam a comutação total das fases e do neutro para evitar problemas de terra flutuante e interferências.
Conclusão
Na Sunus, nosso compromisso é com a segurança, eficiência e confiabilidade dos sistemas que projetamos e implementamos. Por isso, sempre recomendamos a instalação de uma chave de transferência manual em sistemas com inversores híbridos.
Esse pequeno componente representa uma grande diferença em termos de autonomia, segurança e tranquilidade para nossos clientes. Afinal, sistemas de energia solar devem oferecer mais do que economia: devem proporcionar resiliência e confiança, mesmo nos piores cenários.
Se você está considerando um projeto com inversor híbrido, fale com a Sunus. Nós cuidamos de cada detalhe técnico para que você tenha energia com inteligência, segurança e tranquilidade.
